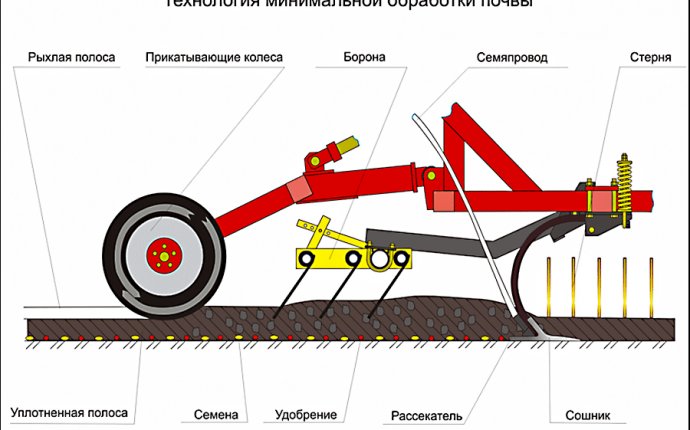

Широкозахватные посевные комплексы AGROMASTER ширина захвата от 6

Регулировка Культиваторы для Сплошной Обработки Почвы

Сплошная обработка / Октябрь 28, 2016

Изобретение относится к области сельскохозяйственного машиностроения, в частности к почвообрабатывающим орудиям - культиваторам. Предохранительный механизм выполнен в виде болта с шарнирно закрепленной серьгой, двух пружин и болта для регулировки натяжения пружин. Стойка рабочего органа выполнена сборной, содержащей установленный во втулке грядиля вал, причем верхняя часть вала подвижно закреплена на стержне болта с шарнирно закрепленной серьгой, а болт для регулировки натяжения пружин соединен с рамой. Это позволит снизить нагрузки на стойку культиватора и элементы рамы, повысить качество работы на каменистых почвах. 2 ил.

Изобретение относится к области сельскохозяйственного машиностроения, в частности к почвообрабатывающим орудиям - культиваторам.

Известен рабочий орган культиватора (патент США 04293043, МКИ А 01 В 61/04) для обработки горных склонов, снабженный предохранителем, позволяющим выглубляться ему при встрече с препятствием.

Недостатками этой машины являются большие ударные нагрузки на элементы рамы.

Наиболее близким техническим решением к заявляемому изобретению является рабочий орган, почвообрабатывающего орудия КМВ - 3 (а.с. 1257871). Рабочий орган, соединенный с рамой флюгерно, обходит препятствия в горизонтальной плоскости, с частичным выглублением за счет наклона оси шарнира.

Недостатками этого орудия являются большие нагрузки на стойку лапы и раму машины при встрече стыка крыльев лап с камнями большого диаметра, скрытых в пахотном горизонте.

Цель изобретения - снижение нагрузок на стойку культиватора и элементы рамы, повышение качества работы на каменистых почвах.

Указанная цель достигается тем, что рабочий орган культиватора для сплошной обработки почв, засоренных камнями, содержащий шарнирно закрепленный на раме грядиль, стойку и предохранительный механизм, причем предохранительный механизм выполнен в виде болта с шарнирно закрепленной серьгой, двух пружин и болта для регулировки натяжения пружин, а стойка рабочего органа - сборной, содержащей установленный во втулке грядиля поворотный вал, причем верхняя часть вала закреплена на стержне болта с шарнирно закрепленной серьгой, а болт для регулировки натяжения пружин соединен с рамой.
